Мобильный комплекс управления для региональных УВД

Мобильный комплекс управления для региональных УВД (МКУ УВД) состоит из двух специализированных автомобилей:

- командно-штабной машины (КШМ-ПРЗ-01);

- подвижного узла связи (ПУС-ПРЗ-01).

МКУ УВД предназначен для:

- обеспечения функционирования оперативного штаба проведения специальных операций;

- оперативного управления в условиях отсутствия стационарных телекоммуникационных сетей, комплексов и объектов связи;

- организации взаимодействия привлекаемых сил и средств при выполнении различных задач, централизованного управления штатными и приданными подразделениями, участвующими в проведении специальных операций;

- организации системы связи в районе проведения специальных операций (обеспечение радиотелефонной связи, работы в Internet, обмен данными и видеоинформацией по радио, спутниковым и проводным каналам);

- обеспечения доступа к информационным ресурсам федеральных и региональных баз данных через систему ЕИТКС;

- обеспечения проведения видеоконференций;

- документирования видеоданных и радиопереговоров.

Состав МКУ УВД

КШМ-ПРЗ-01 (на базе автомобиля УРАЛ)

ПУС-ПРЗ-01 (на базе автомобиля ГАЗ-3308)

Функционирование МКУ УВД

МКУ УВД полностью автономен, оснащен необходимым набором оборудования для развертывания в полевых условиях полноценного оперативного штаба со своим узлом связи, обеспечивающим обмен данными через спутниковый терминал, УКВ и КВ радиостанции, совмещение с местными сетями сотовой и проводной связи и каналами Internet.

Состав технических средств МКУ УВД обеспечивает возможность оперативного управления привлекаемых сил и средств, оснащённых разнопрофильными средствами связи.

Три телескопические мачты высотой 13,3 м (одна – на КШМ, две – на ПУС) позволяют расширить радиус покрытия связи УКВ диапазона в 3 раза.

Входящими в комплект оборудования ПУС носимыми радиостанциями Icom F-16 (20 шт.) можно обеспечить несколько мобильных групп для работы на местности с подзарядкой до 6 радиостанций одновременно.

Машины из состава МКУ УВД обладают высокой проходимостью и в любое время года могут выехать в любую точку обслуживаемого региона.

Применение двух независимых GPS-навигаторов в каждой машине комплекса обеспечивает максимальную оперативность их прибытия в заданный район.

МКУ УВД разворачивается в непосредственной близости от района проведения специальной операции.

КШМ разворачивается на ровной площадке, имеющей удобные подъездные пути.

ПУС разворачивается на удалении от КШМ не более 500 м (при использовании проводных и радио каналов обмена данными между КШМ и ПУС) или более 500 м (при использовании только радиоканалов обмена данными между КШМ и ПУС) на площадке, обеспечивающей максимальную дальность связи.

В КШМ может быть организовано до 11 рабочих мест:

- 7 рабочих мест для должностных лиц оперативного штаба (в отсеке для совещаний);

- 1 рабочее место связиста (в отсеке связиста);

- до 3-х дополнительных рабочих мест (в бытовом отсеке) при проведении совещаний.

В ПУС может быть организовано до 4 рабочих мест:

- 1 рабочее место оператора-связиста;

- 2 рабочих места должностных лиц службы связи;

- 1 дополнительное рабочее место для должностного лица оперативного штаба проведения специальной операции.

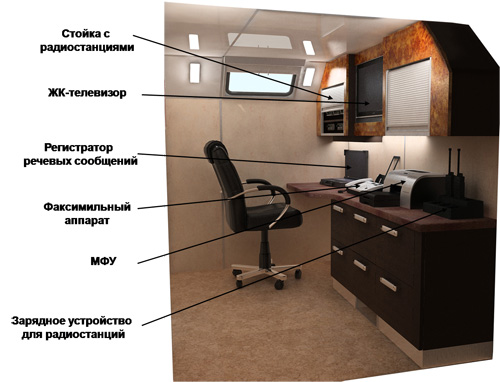

В КШМ и ПУС имеются факсимильные аппараты, МФУ и ЖК-мониторы, предназначенные для обеспечения деятельности должностных лиц.

В КШМ с помощью широкоугольной видеокамеры и видеорегистратора обеспечивается видеодокументирование всех совещаний оперативного штаба.

В ПУС с помощью цифрового комплекса регистрации сообщений обеспечивается документирование всех служебных радиопереговоров при проведении специальной операции.

При оперативной необходимости КШМ и ПУС могут использоваться автономно друг от друга, обеспечивая необходимый функционал за счет имеющихся в их составе средств связи и дополнительных рабочих мест.

При необходимости КШМ может быть дооснащена оборудованием для проведения видеоконференций, работы с ведомственными базами данных через систему ЕИТКС МВД РФ, а ПУС – ретрансляционным оборудованием.

Оборудование МКУ УВД может функционировать как в движении (с питанием от преобразователя напряжения на 12/220 В), так и на длительной стоянке (от бензогенераторов).

В обеих машинах комплекса используются бензогенераторы, находящиеся в отдельных отсеках кунгов, которые обеспечивают работу всего комплекса оборудования на длительных стоянках. Устройство спуска-подъёма бензогенераторов обеспечивает комфортное извлечение его из кузова изделия с внешней стороны. Кабели подключения к бензогенераторам оснащены переходниками-удлинителями для подключения к сетям промышленного тока

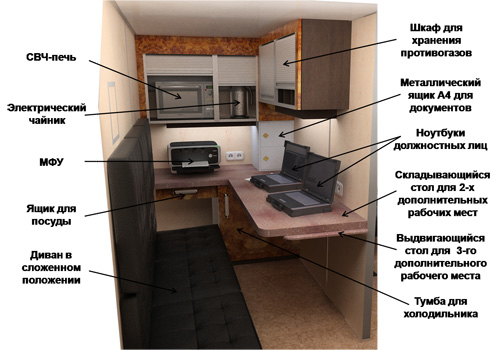

Для обеспечения нормальных бытовых условий работы должностных лиц оперативного штаба и экипажей КШМ и ПУС предусмотрена вентиляция, обогрев и кондиционирование кунгов машин, как в движении, так и на длительной стоянке. В составе комплекса предусмотрены холодильник, микроволновая печь, электрический чайник, одноразовая посуда, запас питьевой воды, а также 2 спальных места для отдыха.

На длительных стоянках может разворачиваться палатка с биотуалетом из состава КШМ.

По требованию заказчика в кратчайшие сроки может быть проведена замена технических средств, изменена их компоновка, добавлены необходимые компоненты жизнеобеспечения.

Цикл изготовления КШМ и ПУС от момента заключения контракта и оплаты аванса составляет до 9 месяцев.

Стоимость машин комплекса договорная (зависит от согласованного состава технических средств и качества отделки салона).

При необходимости по техническому заданию Заказчика по отдельному договору может быть разработано и поставлено специальное программное обеспечение, позволяющее автоматизировать выполнение задач управления, решения различных расчетных и информационных задач.

Варианты исполнения МКУ УВД

Цикл изготовления КШМ и ПУС от момента заключения контракта и оплаты аванса составляет до 9 месяцев.

Командно-штабная машина КШМ-ПРЗ-01 из состава МКУ УВД

Состав КШМ

Состав командно-штабной машины:

1. Автомобиль повышенной проходимости УРАЛ.

2. Типовой кунг.

3. Система СГИ.

4. Средства связи.

5. Средства обеспечения деятельности должностных лиц.

5. Система электропитания.

6. Средства жизнеобеспечения.

Средства связи КШМ

В состав средств связи КШМ входят:

1. Возимая радиостанция УКВ диапазона (148…172 МГц) – 1 ед..

2. Возимая радиостанция УКВ диапазона (450…480 МГц) – 1 ед..

3. Спутниковый терминал (при необходимости).

4. Абонентский терминал беспроводного широкополосного доступа в ЕИТКС (по отдельному заказу).

5. GSM-шлюз для обеспечения передачи факсов в аналоговом режиме, приемом и передачей СМС.

6. GSM-шлюз (в функционале GPRS-модема) для обеспечения работы в среде Intrernet.

7. Факсимильный аппарат с DECT-трубкой.

8. Телефонный аппарат для подключения к коммутатору ПУС (через кабельный ввод).

9. Телескопическая мачта высотой до 13,3 м – 1 шт..

10. Кабельный ввод для подключения внешних абонентов.

11. Антенны УКВ штыревые М285S – 2 шт..

12. Антенна УКВ трубчатая ВС 100 – 1 шт..

13. Антенна УКВ трубчатая ВС 200 – 1 шт..

Средства обеспечения деятельности должностных лиц

К средствам обеспечения деятельности должностных лиц относятся:

1. Ноутбук связиста – 1 ед..

2. Ноутбук должностных лиц – до 3 ед..

3. ЖК-телевизор 42”.

4. Система видеоконференцсвязи (по отдельному заказу).

5. GPS-навигатор с выводом карты на телевизионный монитор.

6. МФУ (принтер-сканер-ксерокс).

7. Широкоугольная видеокамера.

8. Цифровой комплекс регистрации видеоинформации.

9. Доска с магнитами для размещения топографической карты.

10. Рабочий стол для совещаний.

11. Стол связиста.

12. Стол для дополнительных (до 3-х) рабочих мест.

13. Сейф для документов – 2 шт..

14. Металлический ящик для документов А4 – 1 шт..

15. Стойка для размещения оружия – до 5 автоматов.

К средствам обеспечения деятельности должностных лиц относятся:

1. Ноутбук – до 2 ед..

2. ЖК-телевизор 26”.

3. GPS-навигатор с выводом карты на телевизионный монитор.

4. МФУ (принтер-сканер-ксерокс).

5. Рабочий стол командира.

6. Стол оператора.

7. Металлический ящик для документов – 2 шт..

Система электропитания ПУС

В состав системы электропитания ПУС входят:

1. Бензогенератор мощностью 6,4 кВт.

2. Аккумуляторные батареи резервной группы – 2 шт..

3. Инвертор 220/12 В.

4. Инвертор 12/220 В.

5. Распределительный щит питания РЩП-9.

6. Зарядное устройство для аккумуляторов носимых радиостанций.

7. Кабельный ввод для подключения промышленной сети на стоянке.

8. Кабель 25 м для подключения к промышленной сети.

Средства жизнеобеспечения ПУС

В состав средств жизнеобеспечения ПУС входят:

1. Кондиционер (работает в движении и на стоянке).

2. Отопитель ОВ-65.

3. СВЧ-печь.

4. Электрический чайник.

Система электропитания ПУС

Средства жизнеобеспечения ПУС

Вспомогательное оборудование

Установка бензогенератора в рабочее положение

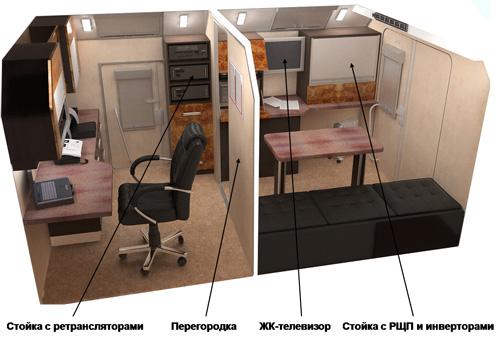

Компоновочное решение варианта исполнения подвижного узла связи ПУС-ПРЗ-02 (со спальными местами и ретрансляторами)

Компоновка ПУС-ПРЗ-02
